微服务（十）——Docker进阶

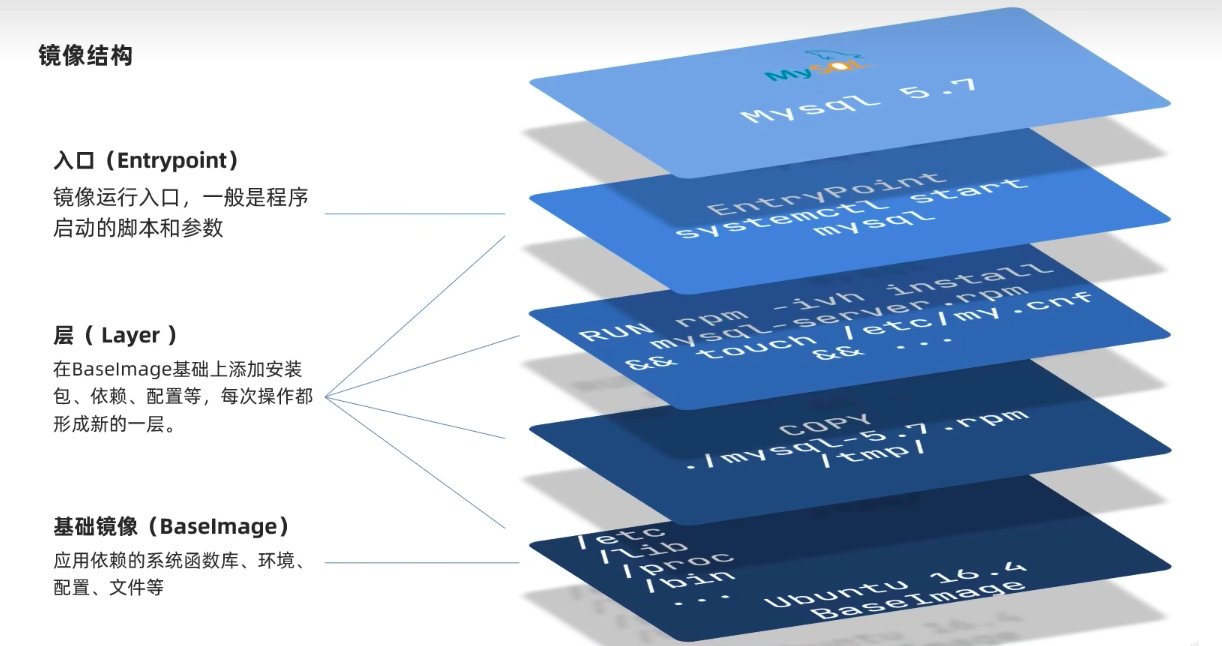

镜像结构

镜像是分层结构，每一层称为一个Layer。

BaseImage层：包含基本的系统函数库、环境变量、文件系统
Entrypoint：入口，是镜像中应用启动的命令
其它层：在BaseImage基础上添加依赖、安装程序等，完成整个应用的安装和配置

以mysql5.7为例

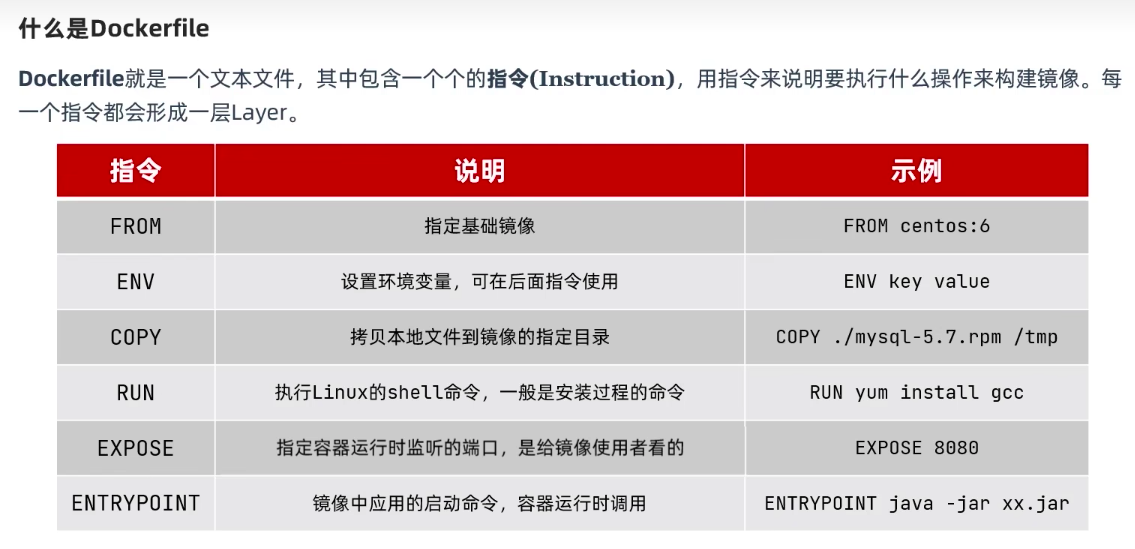

Dockerfile

注意几点

Dockerfile的本质是一个文件，通过指令描述镜像的构建过程
Dockerfile的第一行必须是FROM，从一个基础镜像来构建
基础镜像可以是基本操作系统，如Ubuntu。也可以是其他人制作好的镜像，如java:8-alpine

测试下，创建一个web项目，写一个测试接口

@RestController
public class TestController {
    @GetMapping("now")
    public String test(){
        return LocalDateTime.now().format(DateTimeFormatter.ofPattern("yyyy-MM-dd HH:mm:ss"));
    }
}

打成jar包，上传服务器，我这里是放在/data/docker/java目录下

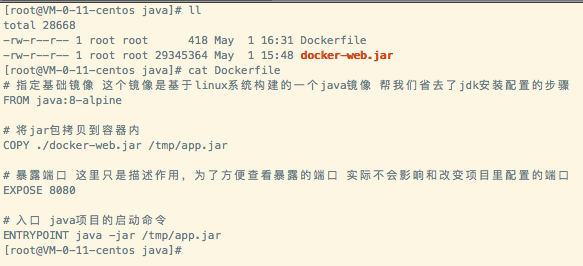

同目录下创建Dockerfile

# 指定基础镜像 这个镜像是基于linux系统构建的一个java镜像 帮我们省去了jdk安装配置的步骤
FROM java:8-alpine

# 将jar包拷贝到容器内
COPY ./docker-web.jar /tmp/app.jar

# 暴露端口 这里只是描述作用，为了方便查看暴露的端口 实际不会影响和改变项目里配置的端口
EXPOSE 8080

# 入口 java项目的启动命令
ENTRYPOINT java -jar /tmp/app.jar

现在，构建镜像的必要条件已经完成

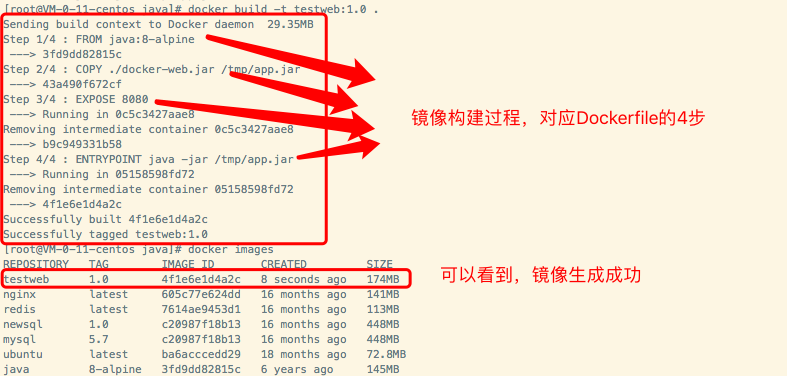

生成自定义镜像，docker build是构建命令，-t表示标签，myweb:1.0代表镜像名称，.代表Dockerfile的路径，我们放在了同一目录

docker build -t myweb:1.0 .

来看一下，可以看到，成功生成了一个镜像

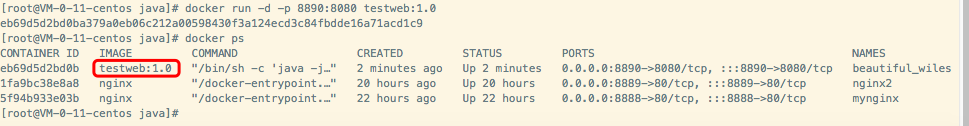

接下来运行一下

docker run -d -p 8890:8080 testweb:1.0

容器运行成功

访问测试下

Docker网络

Docker容器是一个具有隔离性的虚拟系统，容器内可以有自己独立的网络空间，容器与容器之间相互隔离，通过Docker网络进行相互通信。

了解docker0

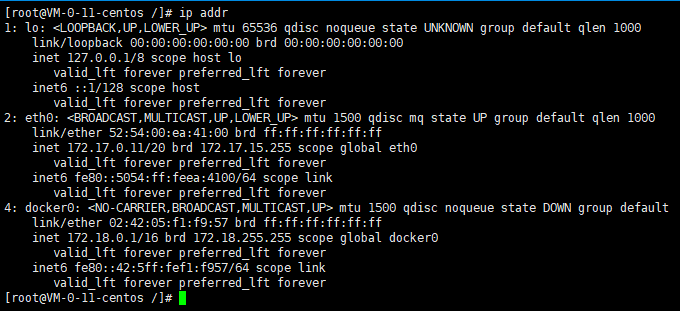

我们先查看下宿主机网卡

ip addr # 查看所有网卡

这里有3个网络

lo: 127.0.0.1 #本地回环接口，主要用于测试本机的网络功能。
eth0: 172.17.0.11 #以太网接口，也就是有线网卡。可以看成宿主机的内网ip
docker0: 172.18.0.1 #docker虚拟网桥  它是Docker容器的虚拟网络接口，用于连接容器和主机之间的网络。

docker0在我们安装docker的时候就会创建。docker0用来和宿主机之间通信。

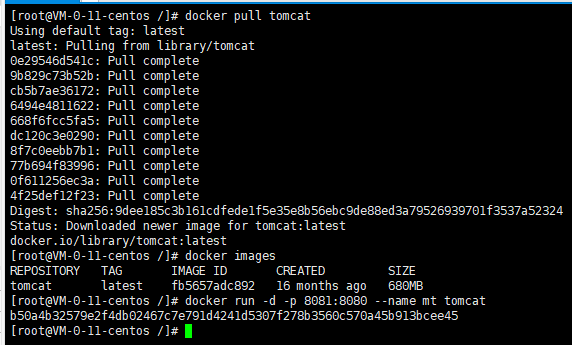

Docker 是如何处理容器网络访问的？我们启动一个tomcat来看一下

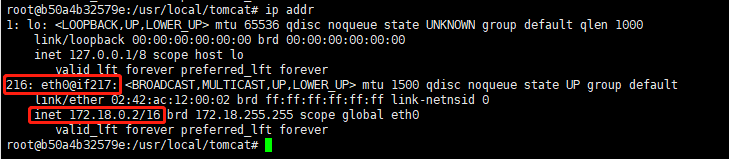

进入容器，查看容器网卡信息

docker exec -it mt bash         #进入容器
apt update
apt install -y iproute2         # 安装 ip addr
apt install -y iputils-ping     # 安装 ping
ip addr                         # 查看容器网卡信息

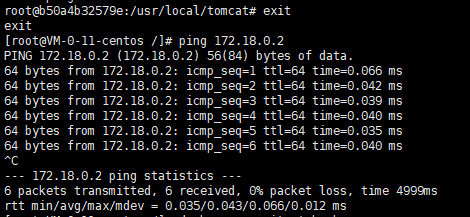

退出容器，宿主机上可以ping通172.18.0.2

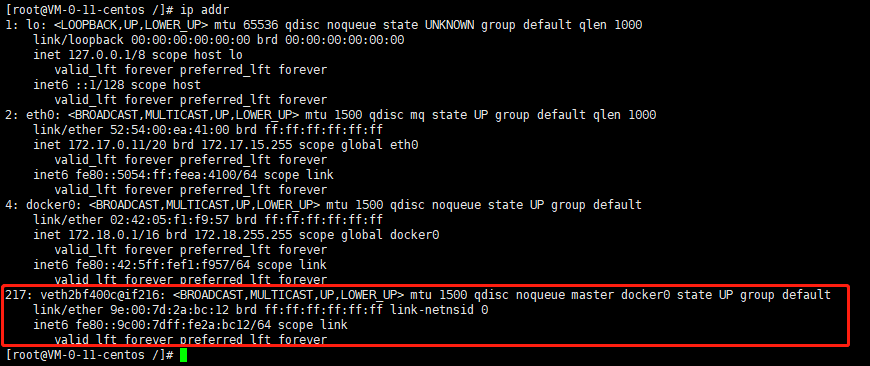

再次查看宿主机网卡信息，发现多出一个217，刚好和 mt 容器网卡216 相对应。

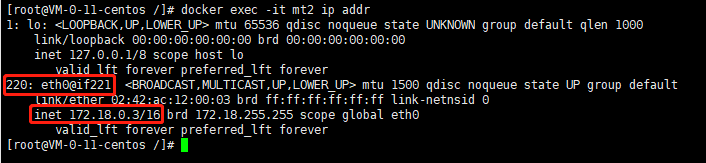

同样方式再启动一个tomcat容器mt2，端口8082，查看mt2容器网卡信息（进入容器提前安装iproute2、iputils-ping）

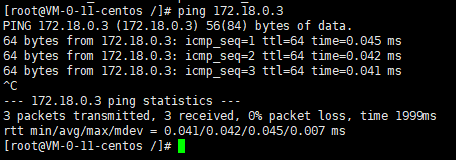

宿主机上可以ping通172.18.0.3

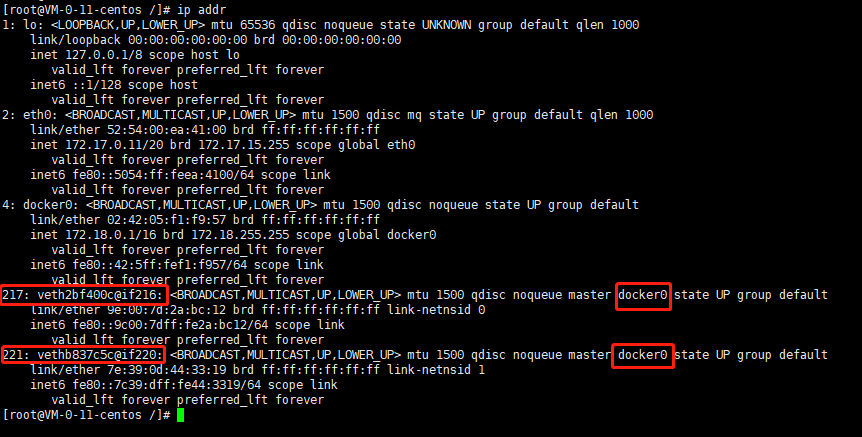

再次查看宿主机网卡

可以看到，我们每启动一个容器，就会多出一对网卡，同时他们被连接到docker0上，而docker0又和宿主机之间连通。

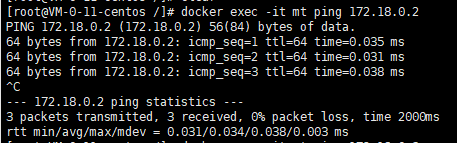

测试mt和mt2容器是否可以ping通

docker exec -it mt ping 172.18.0.2

可以看到，容器和容器之间是可以相互 ping 通的

在这里，我们可以认为docker0相当于一个路由器的作用，任何一个容器启动默认都是docker0网络。

docker默认会给容器分配一个可用ip，并把它同docke0相连。使用到的就是veth pair技术。

容器互联-link

现在我们考虑一个问题，如果需要部署一个微服务，是直接使用172.18.0.2、172.18.0.3这种ip做容器之间的连接访问吗？这样是不合理的，因为容器使用的是虚拟ip，每次更新启动ip都会变化。

那么是否可以通过容器名进行访问呢，我们测试下容器名之间是否能ping通

docker exec -it mt ping mt2

答案是不行的

我们再启动一个tomcat容器，并加上link参数，使mt3连接到mt2

docker run -it -d -p 8083:8080 --name mt3 --link mt2 tomcat

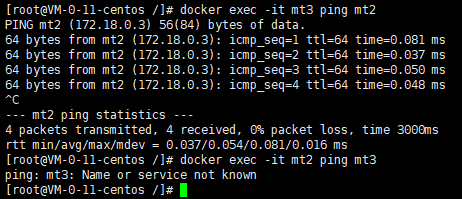

测试容器mt2和mt3是否能ping通名称

可以看到，mt3可以ping通mt2，反之不行。因为link是单向的。

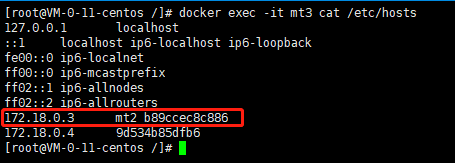

docker exec -it mt3 cat /etc/hosts

查看容器mt3网卡信息也可以看到，--link 就是在hosts配置中增加ip与容器名的绑定。

不过我们现在不建议使用 --link了，推荐使用自定义网络。

自定义网络

docker0的特点：

它是默认的
域名访问不通
–link 域名通了，但是删了又不行

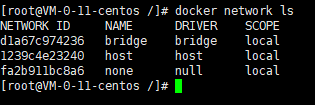

docker为我们提供了三种网络模式，使用如下命令可以查看

这其中默认使用的是 bridge，也就是我们的docker0网卡。

docker网络模式
网络模式	配置	说明
bridge模式	--net=bridge	默认值，在Docker网桥docker0上为容器创建新的网络栈
none模式	--net=none	不配置网络，用户可以稍后进入容器，自行配置
container模式	--net=container:name/id	容器和另一个容器共享network namespace。
host模式	--net=host	容器和宿主机共享network namespace。
用户自定义	--net=自定义网络	用户自己使用network相关命令定义网络，创建容器的时候可以指定为自己定义的网络

上面我们创建容器mt时，其实默认加了--net bridge

docker run -it -d -p 8081:8080 --name mt --net bridge tomcat

现在我们自定义一个docker网络

docker network create --driver bridge --subnet 192.168.0.0/16 --gateway 192.168.0.1 mynet

命令说明

docker network create：docker网络创建命令
--driver bridge：指定网络模式为bridge
--subnet 192.168.0.0/16：指定子网网段
--gateway 192.168.0.1：指定网关ip
mynet：网络名称

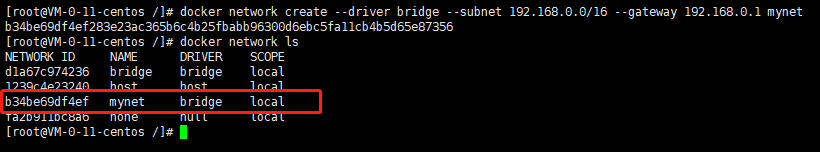

查看docker网络

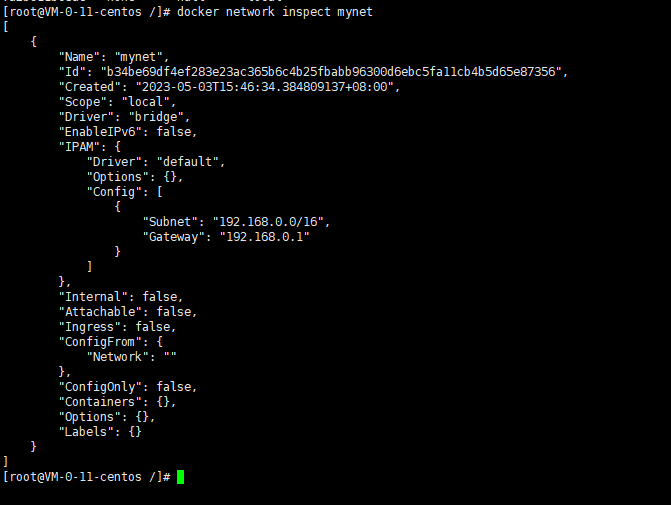

查看详情

下面我们使用自定义的网络启动 tomcat

docker run -d  -p 8091:8080 --name tomcat-net-01 --net mynet tomcat
docker run -d  -p 8092:8080 --name tomcat-net-02 --net mynet tomcat

查看容器

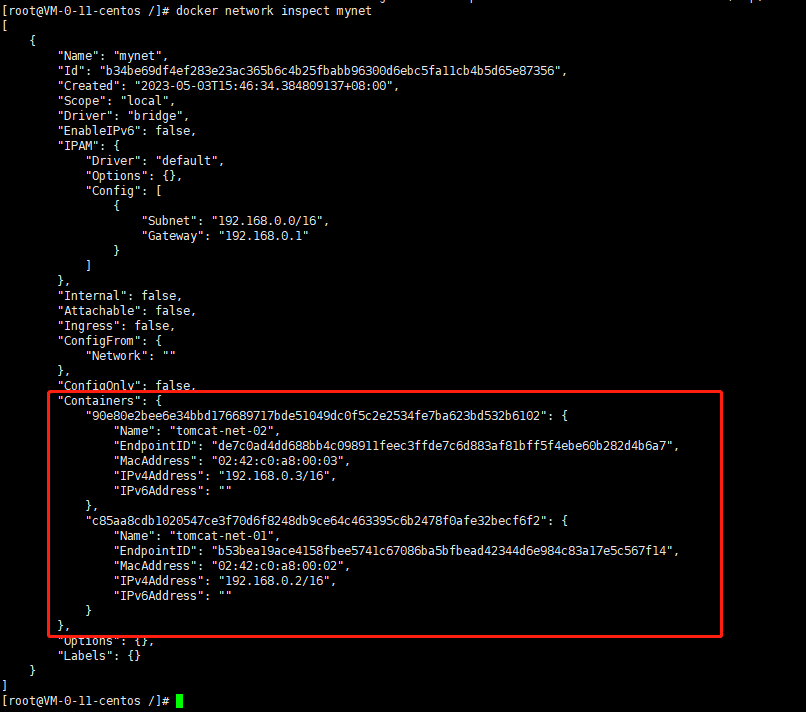

再次查看mynet网络，可以看到tomcat-net-01和tomcat-net-02

我们再来ping测试下，通过ip和容器名都可以访问。

网络连通

docker0和自定义网络肯定不通，我们使用自定义网络的好处就是网络隔离。

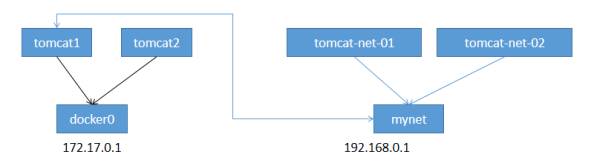

但是在实际的工作中，比如我们部署了mysql使用了一个网段。部署了tomcat使用了另一个网段，两个网段之间肯定是不能相互连通的，但是tomcat和mysql又需要相互连通，我们就要使用网络连通。原理图如下：

å¾ç

网络连通就是将一个容器和一个网段之间的连通。

比如我前面使用的默认docker0的tm，需要连接到mynet网络。

docker network connect [OPTIONS] NETWORK CONTAINER

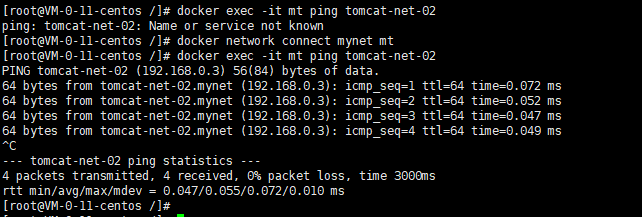

测试下

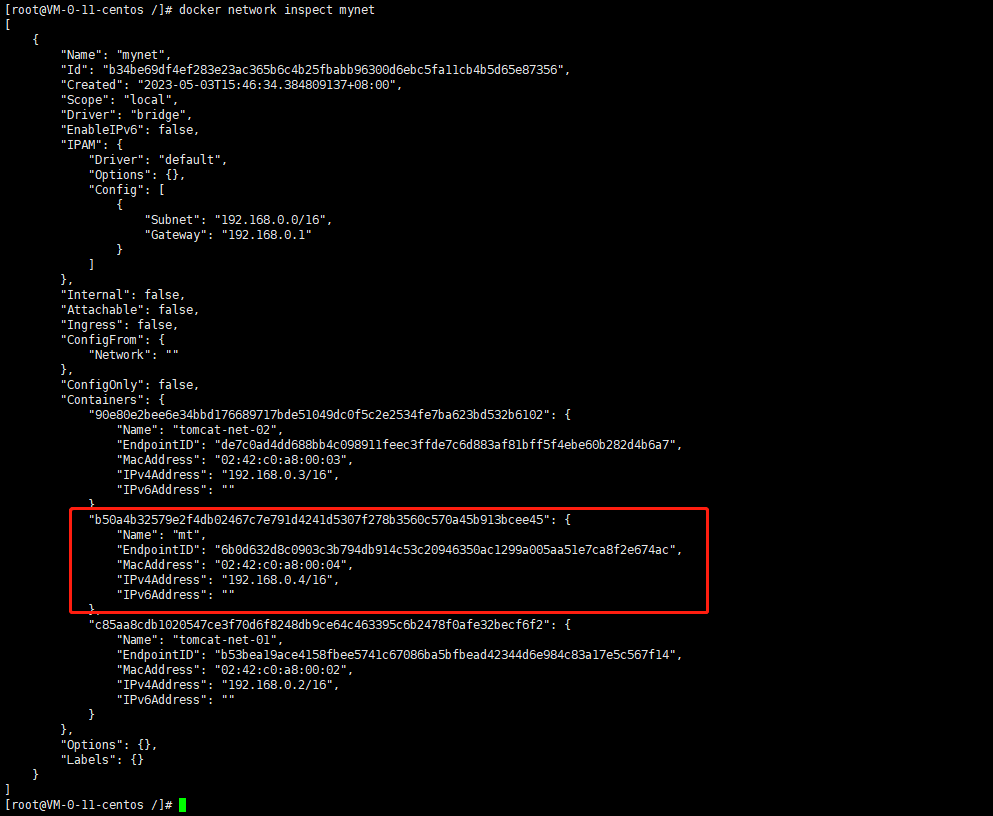

查看mynet网络，可以看到容器mt也加入到了mynet网络，这样就实现了网络的连通。（现在容器mt在docker0和mynet两个网络中都能访问到）

总结：

veth pair是成对出现的一种虚拟网络设备接口，一端连着网络协议栈，一端彼此相连。
docker中默认使用docker0网络。
docker0相当于一个路由器的作用，任何一个容器启动默认都是docker0网络。
docker0是容器和虚拟机之间通信的桥梁。
推荐使用自定义网络，更好实现使用服务名的连通方式，避免ip改变的尴尬。
网络之间不能直接连通，网络连通是将一个容器和一个网络之间的连通，实现跨网络操作。

Docker Compose

什么是DockerCompose

Docker Compos可以基础Compose文件帮我们快速的部署分布式应用，而无需一个个创建和运行容器
Compose文件是一个文本文件，通过指令定义及集群中的每个容器如何运行

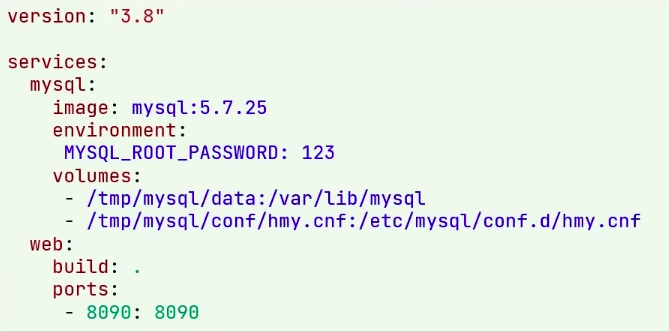

下面是一个简单的Compose文件的结构示例

更多用法可以参考官网学习

Docker Compose的安装很简单，只要在线下载或直接上传本地下载好的的docker-compose文件，放到/usr/local/bin目录下，然后修改文件权限，给docker-compose添加可执行权限。

Docker Compose的作用主要是帮助我们快速部署分布式应用，无需一个个微服务去构建镜像和部署。

实战部署下之前的cloud-demo微服务项目

先看下我们的项目结构，我们需要部署的微服务是user-service、order-service、gateway三个微服务（mysql的话我是直接使用宿主机服务器的mysql，大家也可以使用mysql镜像）

因为我们需要使用docker部署，所以不能再使用localhost了。

修改gateway、order-service、user-service中的nacos的地址，localhost改成容器服务名nacos

修改mysql的配置，改成线上地址、账号密码

pom.xml打包名改成app

  <build>
    <finalName>app</finalName>
    <plugins>
      <plugin>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-maven-plugin</artifactId>
      </plugin>
    </plugins>
  </build>

执行maven打包

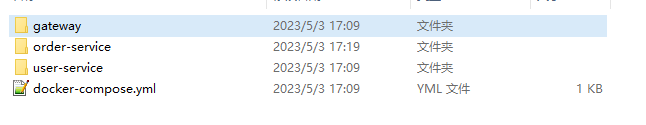

创建一个cloud-demo-docker文件夹，用于存在需要的配置文件及jar包等，目录结构如下

准备一个Dockerfile文件，内容如下

#基于java8镜像构建
FROM java:8-alpine

#拷贝微服务jar包到容器内
COPY ./app.jar /tmp/app.jar

分别复制到user-service，order-service，gateway文件夹下。并且3个微服务app.jar放到对应文件夹下。

编写docker-compose.yml

version: "3.2"

services:
  nacos:
    image: nacos/nacos-server
    environment:
      MODE: standalone
    ports:
      - "8848:8848"
  userservice:
    build: ./user-service
  orderservice:
    build: ./order-service
  gateway:
    build: ./gateway
    ports:
      - "10010:10010"

上传服务器，我是放在/data目录下，复制本地cloud_user和cloud_order数据到服务器上的mysql

部署

docker-compose up -d

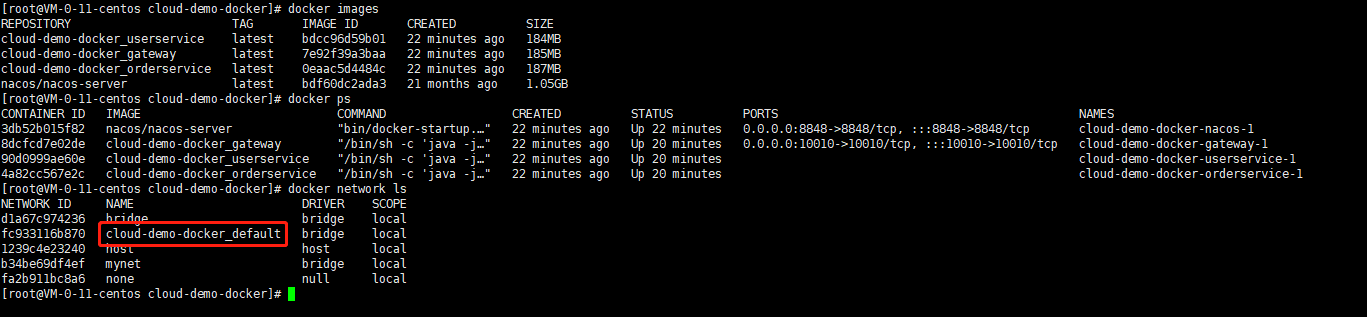

等待打包完成，查看镜像和容器已成功创建，并且docker-compose会默认创建一个网络

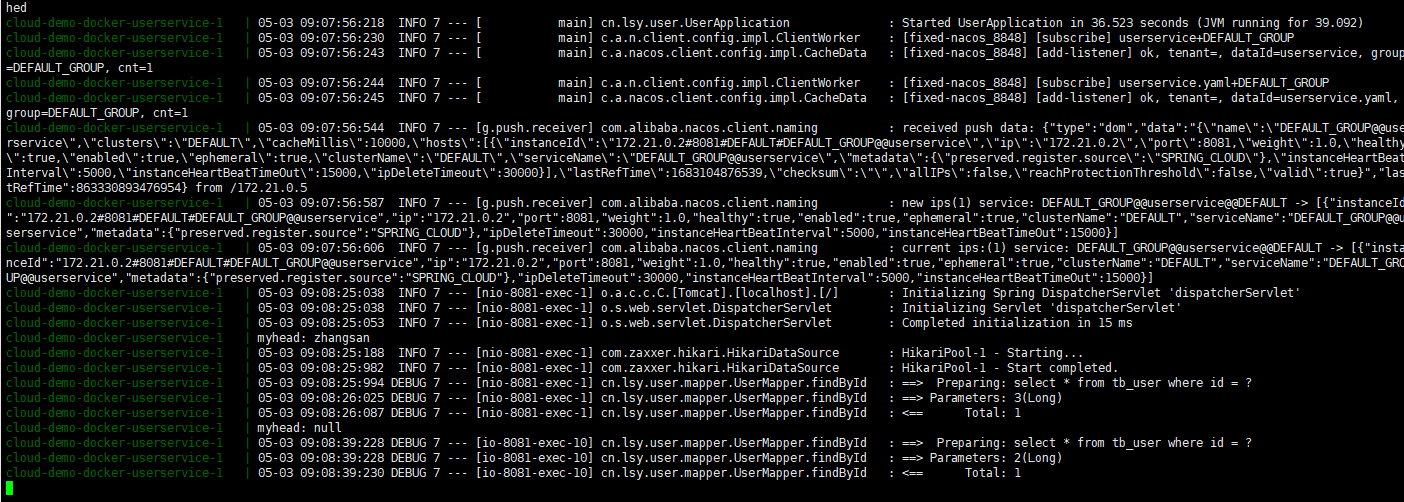

查看日志

docker-compose logs -f

访问测试

镜像仓库

镜像仓库（Docker Registry）有公有的和私有的两种形式：

公有仓库：例如Docker官方的Docker Hub，国内也有一些云服务商提供类似于Docker Hub的公开服务，比如网易云镜像服务、DaoCloud镜像服务、阿里云镜像服务等。
除了使用公开仓库外，用户还可以在本地搭建私有Docker Registry。企业自己的镜像最好是采用私有Docker Registry来实现。

部署Docker Registry

version: '3.0'
services:
  registry:
    image: registry
    volumes:
      - ./registry-data:/var/lib/registry
  ui:
    image: joxit/docker-registry-ui:static
    ports:
      - 8888:80
    environment:
      - REGISTRY_TITLE=lsy的私有仓库
      - REGISTRY_URL=http://registry:5000
    depends_on:
      - registry

另外，我们服务器一般采用的是http协议，默认不被Docker信任，所以需要做一个配置

# 打开要修改的文件
vi /etc/docker/daemon.json
# 添加内容 这里是服务器的ip+docker compose里配置的ui界面访问端口
"insecure-registries":["http://111.229.191.140:8888"]
# 重新加载
systemctl daemon-reload
# 重启docker
systemctl restart docker

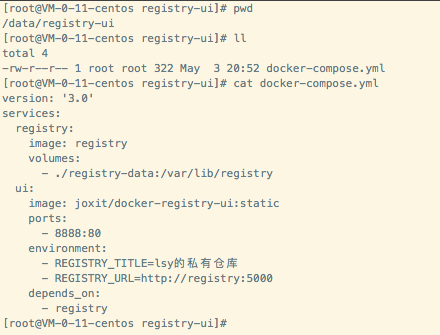

将上面的docker-compose配置文件传到服务器上，我是放在/data/registry-ui

执行构建

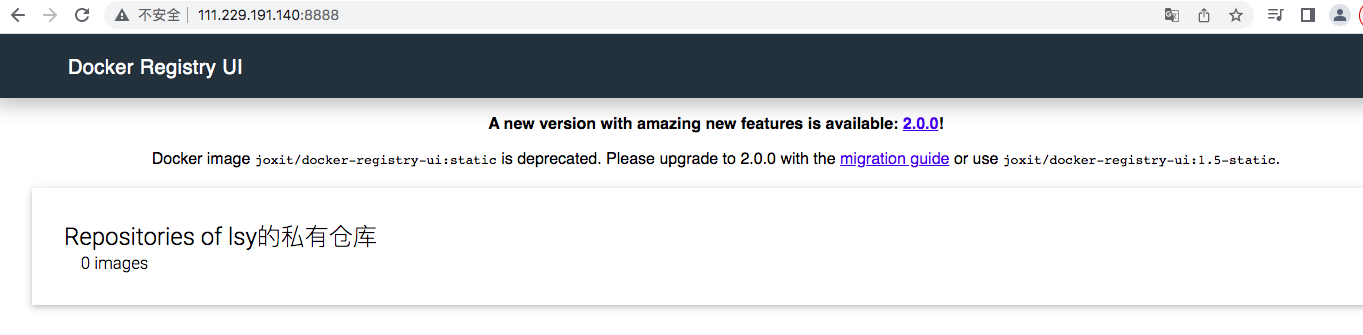

构建完成，打开浏览器测试下

目前没有镜像。接下来，我们试着推送一个镜像到私有仓库

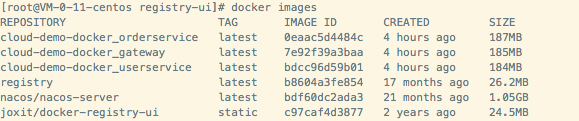

先查看下本地镜像

首先，我们需要重新tag本地镜像，名称前缀为私有仓库的地址：111.229.191.140:8888，以gateway镜像为例

docker tag cloud-demo-docker_gateway:latest 111.229.191.140:8888/gateway:1.0

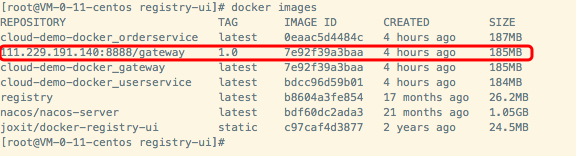

可以看到，多了一个本地镜像，并且两个gateway的image id其实是一样的，相当于一个镜像副本

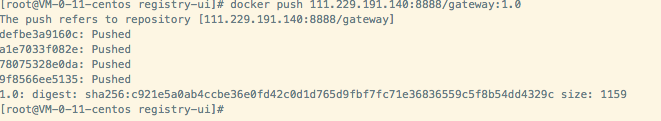

推送镜像

docker push 111.229.191.140:8888/gateway:1.0

可以看到，push成功。（PS：真慢，大家可以推送以个小一点的镜像）

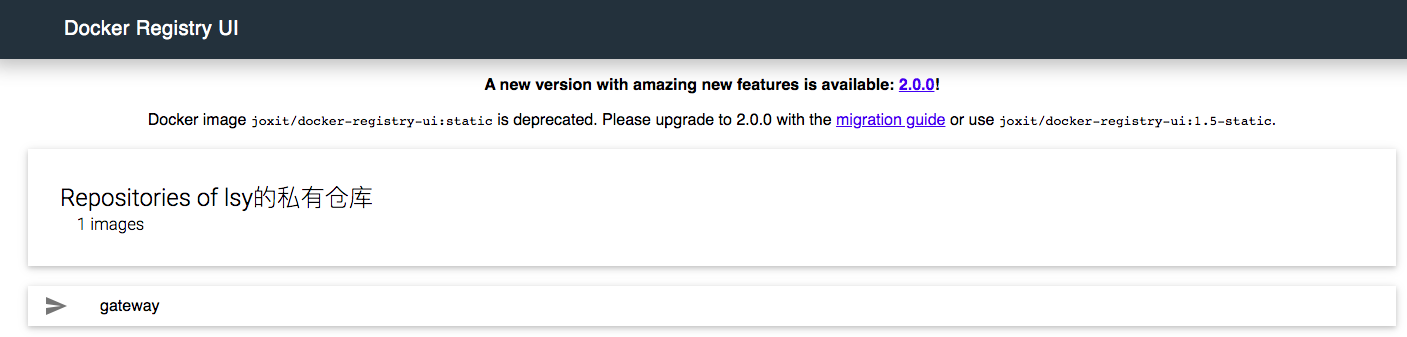

去私有仓库刷新查看，可以看到，多了一个gateway镜像

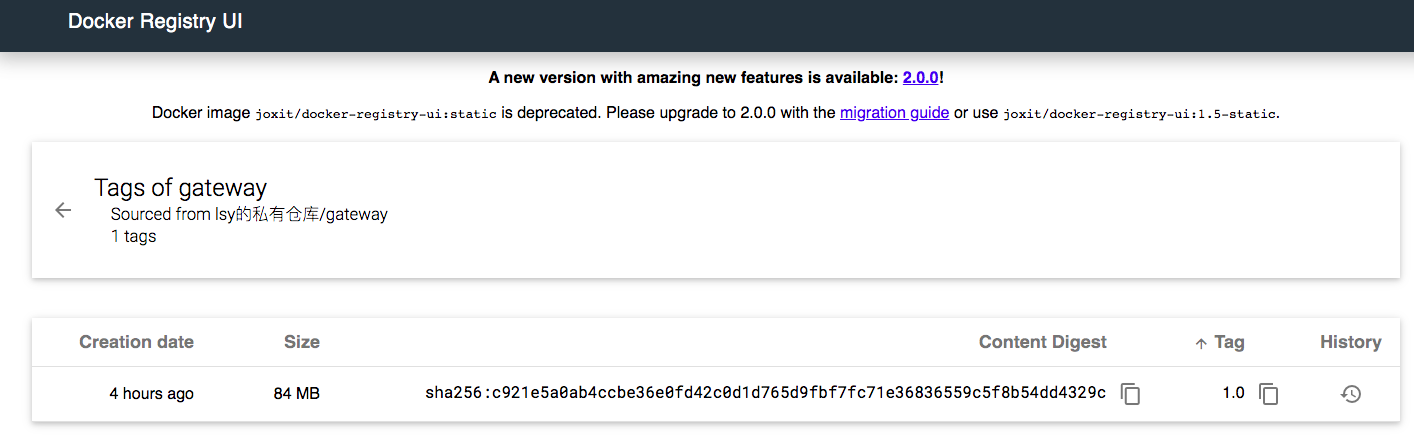

点击还能查看镜像详情

拉取镜像

docker pull 111.229.191.140:8888/gateway:1.0

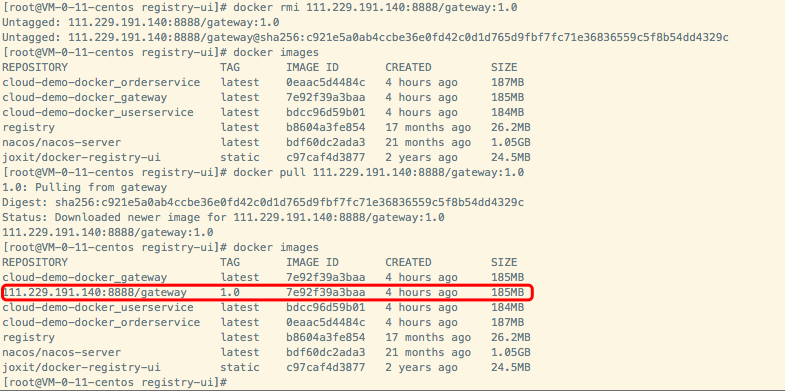

为了测试效果，先删除本地的111.229.191.140:8888/gateway:1.0镜像，再拉取

可以看到，拉取成功。（PS：这里因为本地已经有cloud-demo-docker_gateway镜像的文件层，所以拉取很快。）
